재료 단독으로 성능 지수를 도모하기 위하여 필요한 제벡계수•전기 저항•열전도율의 평가 및 모듈화 할 때의 발전 효율•회수 전력을 측정할 수 있습니다.

다층재 시료의 열유량 측정. 두께 방향의 열유량(열저항)을 평가

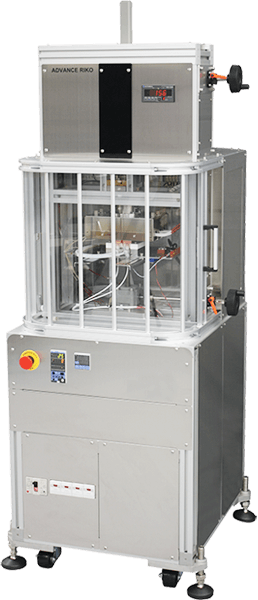

저열저항 다층 기판용 열유량 평가장치

F-CAL

레이저 플래시법으로는 측정 곤란한 다층재료도 측정 가능.
이 장치는 시료의 열유량을 측정하는 장치입니다.
시료의 고온측에 가열 블록을 접촉시키고, 시료의 저온측에 냉각 및 열류계를 겸한 저온 블록을 접촉시켜 측정을 실시합니다.

정상상태에서 시료의 고온측에서 저온측으로 흐르는 열유량을 측정할 수 있습니다.
열저항이 알려진 표준 시료의 열유량 측정 결과와 비교함으로써, 알려지지 않은 시료의 열저항을 평가할 수 있습니다.

두께 방향의 열유량(열저항)을 평가 가능
표준 시료(Cu・SUS304 등)에 의해 열저항으로 환산 가능
박판재와 금속재료를 접합한 시료의 열저항 측정이 가능
Heat flow rate (thermal resistance) in the thickness direction can be evaluated
It is convertible to thermal resistivity using reference sample (Cu・SUS304, etc.)
It is possible to measure thermal resistance of a sample witch is made by

joining a thin sheet material and a metal material

측정 물성	열유량(열저항), Heat flow rate (thermal resistance)
온도 범위	50℃(가열 블록 설정 온도)
모듈 크기	사각 25mm 혹은 각 40mm×두께 1~5mm
측정 분위기	대기 중

장비 치수	장치 본체：약W800 x D800 x H1800(mm) 항온수 순환기：약 W300 x D430 x H675(mm)
무게	약 250kg
필요한 전원	본체：단상 AC200V, 5kW 항온수 순환기：단상 AC100V, 1.6kW PC：단상 AC100V, 1kW

장비 치수

장치 본체：약W800 x D800 x H1800(mm)

항온수 순환기：약 W300 x D430 x H675(mm)

무게

약 250kg

필요한 전원

본체：단상 AC200V, 5kW
항온수 순환기：단상 AC100V, 1.6kW
PC：단상 AC100V, 1kW

플로우 칼로리 미터에 의한 열 저항 평가 장치의 개발
열물성 2023년 37권 1호 p.16-21
