파이버 어레이용 잡착제

파이버 어레이용 잡착제 (Array Assembly Adhesive)
광도파로다바이스의 다심입출력에 사용되는 파이버어레이.
파이버 어레이 조립에 필요한 V groove 고정용 접착제로, E시리즈는 내구성이 뛰어납니다.
제품 문의하기 제품 목록

■ 고신뢰성 파이버 어레이를 실현한 뛰어난 내구성

​

파이버 V groove고정용 접착제 E시리즈는 저가격이면서, 고내습성이 뛰어나 기존제품 AT9390과 동등 이상의 내구성을 실현했습니다.

 ※그림의 특성 값은 샘플값이며 보증값이 아닙니다.

   ※그림은 시험 결과의 일례이며 보증값은 아닙니다.

■ 용도에 맞게 선택 가능한 2종류 라인업

유리전이온도가 다른 2종류가 있으므로 사용환경에 맞게 선택하십시오.

​

■ 자외선경화에 의한 간편한 작업성​



​자외선 경화이므로 접착까지의 시간을 단축시켜 작업시간 단축에 도움이 됩니다.

​

■ 어레이조립용 접착제의 특징​



 ・​​ 뛰어난 내구성

 ・​ 작업하기 쉬운 점도
     파이버 V groove고정용 : 저점도
        ▶ 모델명 : AT9390, AT9968, AT3925M
     파이버 고정용 : 비유동성
        ▶ 모델명 : AT9575M, AT8105
・​ 자외선 경화에 의한 간편한 작업성​



■ 사용예

​   V groove 단면도

​  어레이용 접착제 사용예





■ 사양






For Fiber V-Type groove fixation : Application area A.

Fiber base fixation : Application area B.
​

 모델
[주요 성분]

 적용 부위

경화 조건
[방사선 강도,
시간]​

 굴절률

(* 1)

 점도 (cP)

 유리
전이 온도
Tg(℃)

 접착 강도
(kgf/cm2)

 특징

 AT3925M
[에폭시] (*2)

 A

 100mW/cm2
10min

 1.52

200

 219

 >99

 고탄성, 고내열성,
기계적 연마가능

 AT9390
[에폭시] (*2)

 A

 30mW/cm2
10min

 1.49

 600

 131

 >194

 고내열성,

기계적 연마가능

AT9968
[에폭시] (*2)

 A

 100mW/cm2
10min

 1.51

 70

 181

 >143

 저점도,
기계적 연마가능

 AT9575M
[에폭시]

 B

 100mW/cm2
10min

 -

 > 2만
(페이스트)

 42

 >221

 고내구성,
비유동성, 투명

 AT8105
[아크릴레이트]

 B

 10mW/cm2
5min

 -

 > 2만
(페이스트)

 103

 >226

고내구성,
비유동성, 고Tg

* 1). 경화후, 나트륨D선
* 2 ). "의약용 외 극물"함유 제품 (취급에 관해서는 MSDS를 참조하시기 바랍니다)
표의 특성값은 샘플 측정값이며 보증값이 아닙니다.​



※ V홈 고정용 접착제 AT3727E, AT3728E는  재고 소진으로 판매종료되었습니다.


■​ V홈 고정용 접착제 사양​

항목

조건

단위

AT3727E(단종)

E3721

E3681

AT4220V

AT4280

AT4281

AT4282

점도

mPa•s

400

320

400

320

360

440

350

경화

조건

UV강도

mW/cm2

10

10

10

50

50

50

50

조사시간

min

10

10

10

5

5

5

5

열처리

-

80℃/1h

80℃/1h

100℃/1h

80℃/1h

80℃/1h

80℃/1h

80℃/1h

솔더 리플로우(260℃, 5분)

전

후

전

후

전

후

전

후

전

후

전

후

전

후

투과율 (1550nm)

%

87

85

56

56

86

85

87

85

88

87

87

88

88

88

굽힘접착강도 (3점)

kgf/cm2

34

34

16

33

26

24

19

28

39

45

50

58

35

49

경화후 굴절율

1550nm

1.552

1.552

1.534

1.533

1.545

1.548

1.533

1.531

1.551

1.552

1.552

1.552

1.530

1.527

유리전이온도(Tg)

℃

107

112

165

163

143

147

171

173

105

105

109

113

171

177

경도

Shore D

83

83

81

81

85

86

84

86

73

78

80

78

80

82

열팽창계수

ppm/℃

134

115

84

88

60

54

92

84

109

119

114

112

79

73

TG곡선(260℃ 감량)

%

0.2

-

0.2

-

0.3

-

0.2

-

0

-

1

-

0

-

TG곡선 Td (5%감량)

℃

313

-

351

-

366

-

354

-

388

-

351

-

355

-

경화수축율

%

4

-

4

-

4

-

4

-

4

-

3

-

4

-

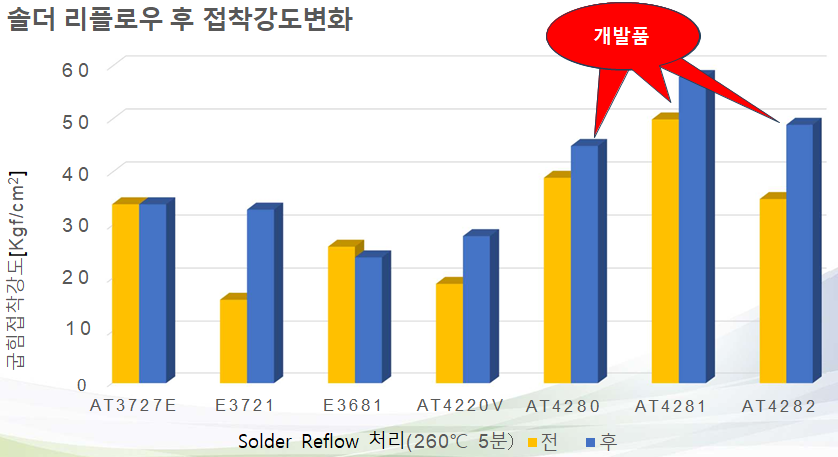

■ ​ V홈 고정용 접착제-내열성

​

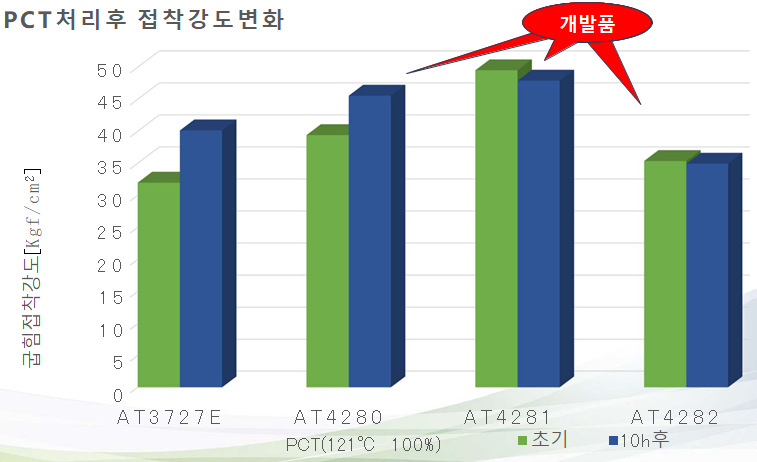

■ ​V홈 고정용 접착제-내습성


​
