KTN 가변 초점랜즈 모듈

「KTN vari-focal lens module」
고속성 : 1 마이크로 초로 초점 거리를 가변.
유연성 : 초점 거리를 연속으로 바꾸거나 즉시 이동시킬 수 있음.
범용성 : 가시광에서 적외선까지 각종 레이저의 파장에 대응.

제품 문의하기 제품 목록

■ KTN 가변 초점 랜즈 (KTN vari-focal lens)

KTN 결정에 특수 전극을 붙여서, 결정 안에 렌즈가 되는 굴절률 분포를 형성합니다.
전압을 조절하여, 굴절률 분포를 바꾸어 초점 거리를 변화시키는 광 부품입니다.

기계적으로 움직이는 부분이 없고, 고속 동작이 가능합니다. 전압 신호 따라 연속 동작이나 임의의 동작 등 자유로운 동작이 가능합니다.

■ KTN 가변 초점 랜즈 모듈 (KTN vari-focal lens module)

KTN 결정의 EO 효과를 이용한 마이크로 초 응답이 가능한 가변 초점 거리 렌즈

특징

▶고속성 : 1 마이크로 초로 초점 거리를 가변.
▶범용성 : 가시광에서 적외선까지 각종 레이저의 파장에 대응.
▶범용성 : 가시광에서 적외선까지 각종 레이저의 파장에 대응.

■ 사양

항목	KLMS2DSU01-00	단위
렌즈파워	0~0.5	m-1
응답주파수	DC~10	kHz
파장범위(*1)	488~3500	nm
빔 경	≤3φ	mm
입력편파	직선편광 (본체 바닥면에 대해 수직)
출력편파	직선편광 (본체 바닥면에 대해 수직)
인가전압	≤1000	V
본체크기	97(W)×85(H)×32(L) (돌출부제외)	mm

*1 대응가능파장범위입니다. AR막 특성에 따라 사용파장범위는 바뀝니다.

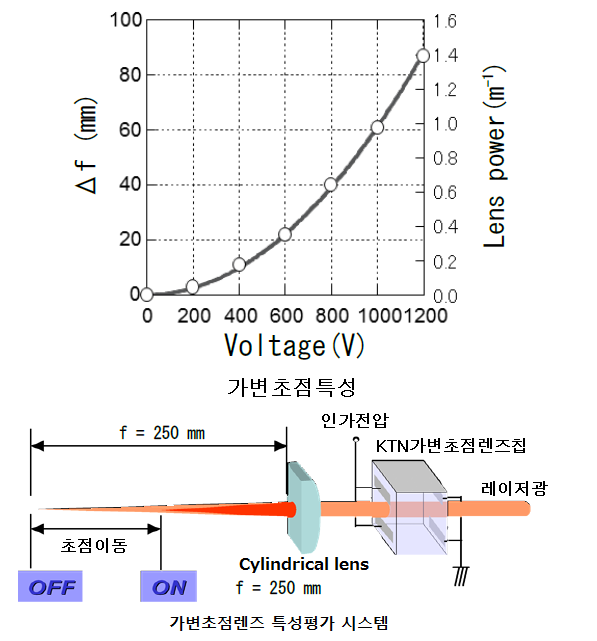

■ 특성

Time response

■ 응용예

Biological microscope

Various types of experiments

Laser processing

In addition it can be used for 3Dmeasurement devices because a high-speed 3D scanner can be implemented by usinga combination of a KTN scanner and a KTN vari-focal lens with high-speedcontrol.

3D measurement device

We can prototype a KTN Vari-Focal lensat your request.

Please feel free to contact us.
